چگونه Full-Adder را کامل کنیم؟
مدارFull-Adder، مداری است که سه عدد یک بیتی را با هم جمع

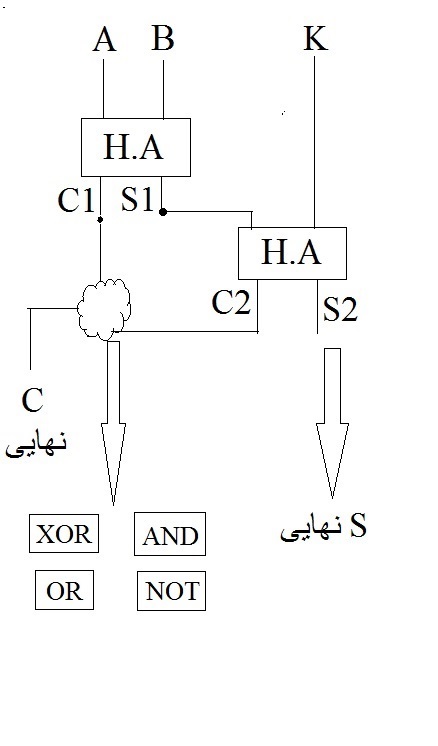

میکند.همانطور که میبینید مدار Full-Adder از دو مدار (half-adder(H.A
تشکیل شده است که خروجی S (مخخف sum) در H.A اول ورودی H.A دوم ماست.
همان طور که در عکس اول میبیند خروجی S2 همان S نهایی ما است. اما خروجی C2 و یا C1 ما هیچکدام نهایی نبوده و می بایست مورد عمل یکی از عملگر های NOT ، AND، OR یا XOR قرار گیرند تا C نهایی بدست اید.
در ادامه نحوه رسیدن به عملگر مورد نیاز را با هم مرور خواهیم کرد.

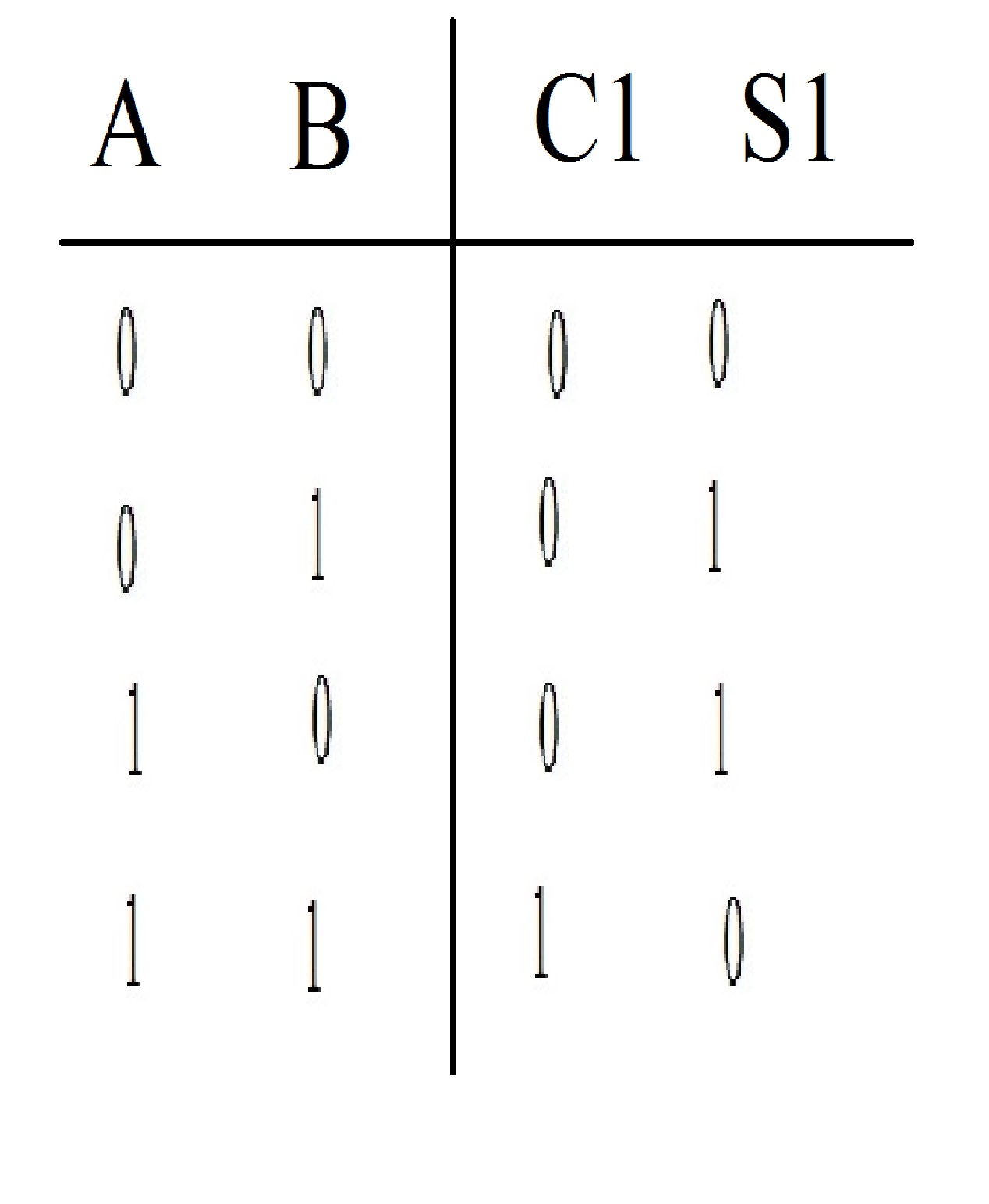

اول از همه می بایست نتایج C1 و C2 را بدست اوریم.

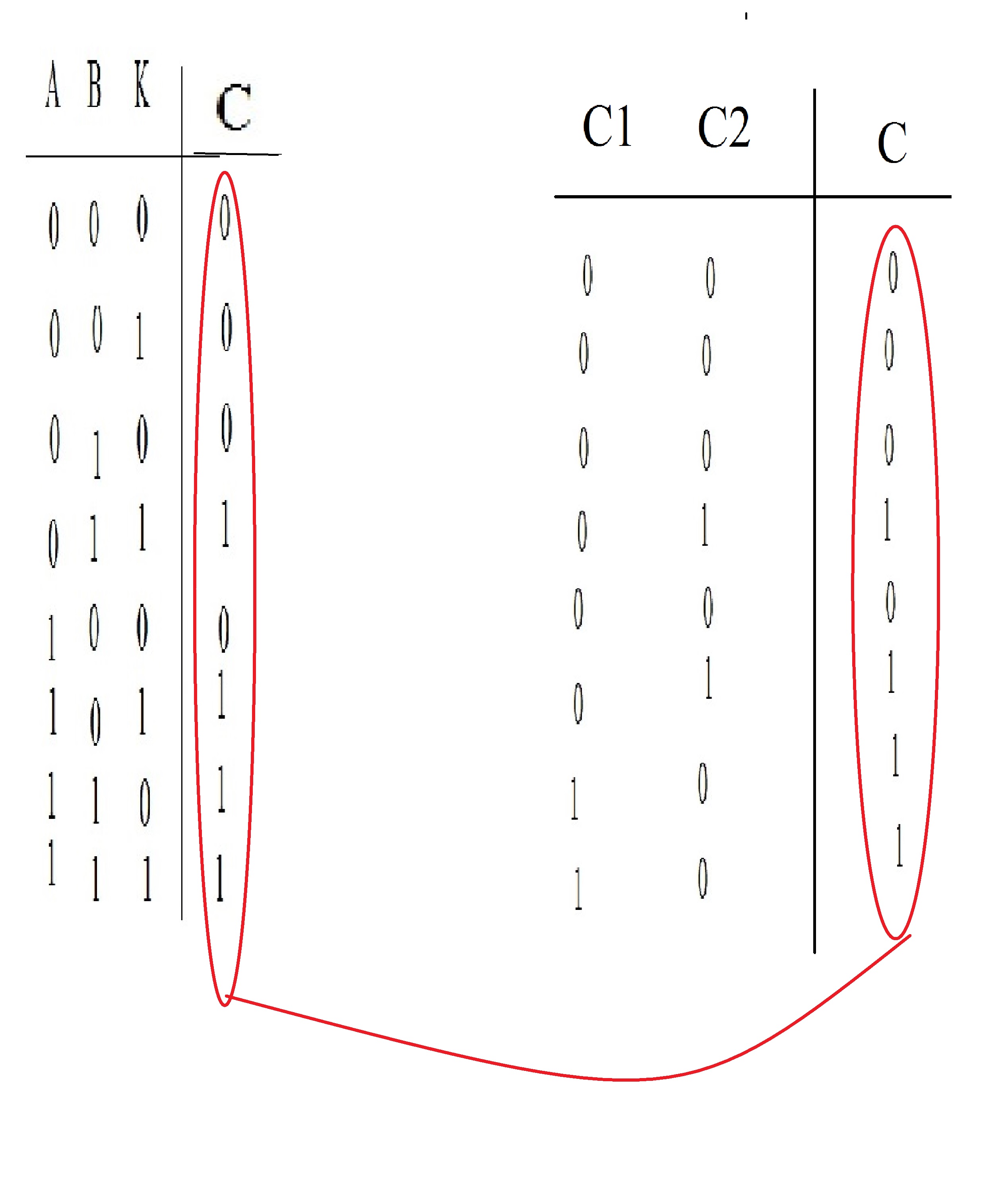

حالا نتایج بدست امده را بصورت هشت حالته بدست آورده و در ورودی های جدول حالت دیگری قرار میدهیم. و جواب را که همان C نهایی ماست را از جدول حالت اول (اولین شکل این پست) در قسمت خروجی جدول حالت قرار می دهیم.
پس از یکی کردن مشاهده میکنیم که...
ُ
همان طور که در عکس اول میبیند خروجی S2 همان S نهایی ما است. اما خروجی C2 و یا C1 ما هیچکدام نهایی نبوده و می بایست مورد عمل یکی از عملگر های NOT ، AND، OR یا XOR قرار گیرند تا C نهایی بدست اید.
در ادامه نحوه رسیدن به عملگر مورد نیاز را با هم مرور خواهیم کرد.

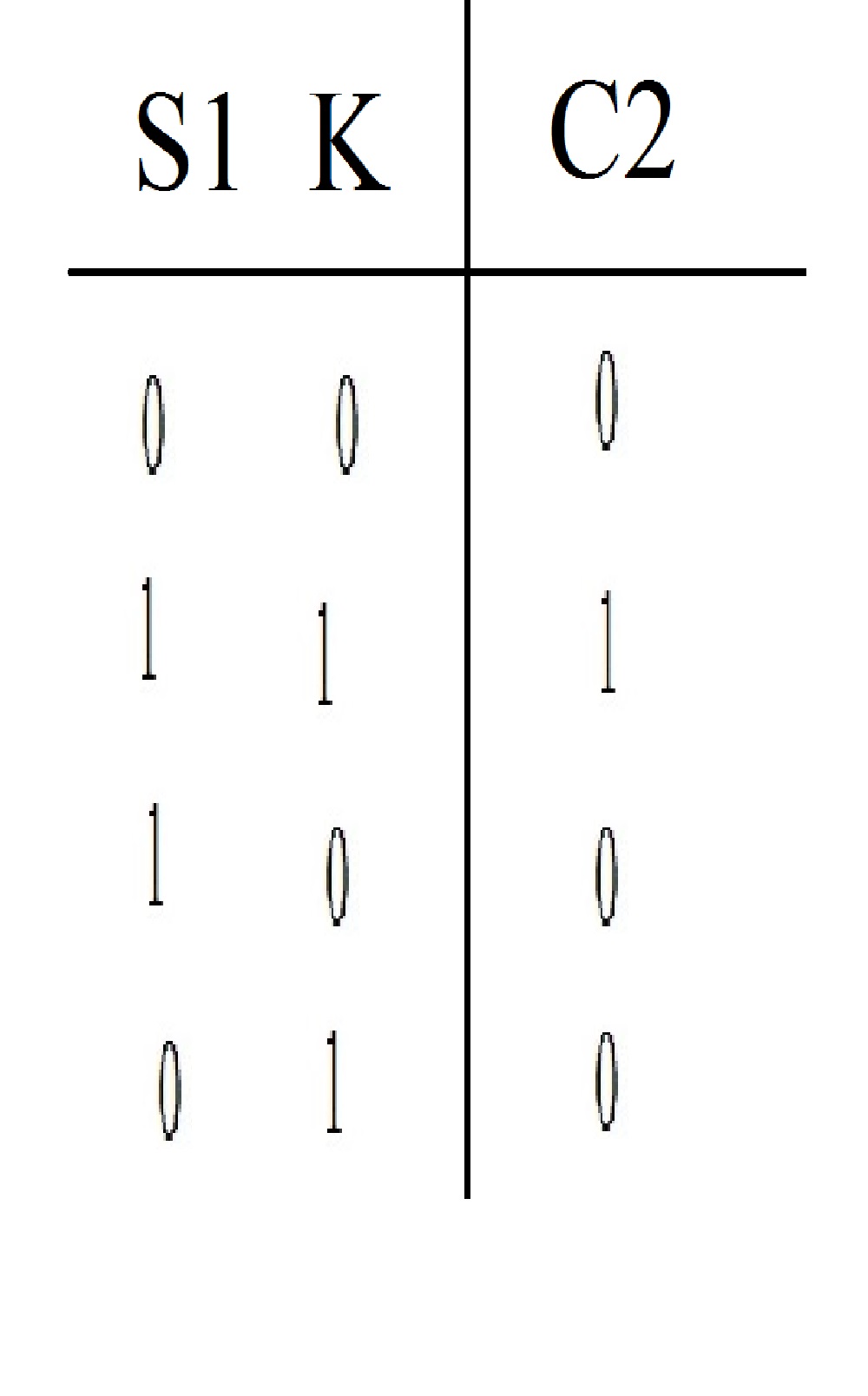

اول از همه می بایست نتایج C1 و C2 را بدست اوریم.
و سپس...
حالا نتایج بدست امده را بصورت هشت حالته بدست آورده و در ورودی های جدول حالت دیگری قرار میدهیم. و جواب را که همان C نهایی ماست را از جدول حالت اول (اولین شکل این پست) در قسمت خروجی جدول حالت قرار می دهیم.

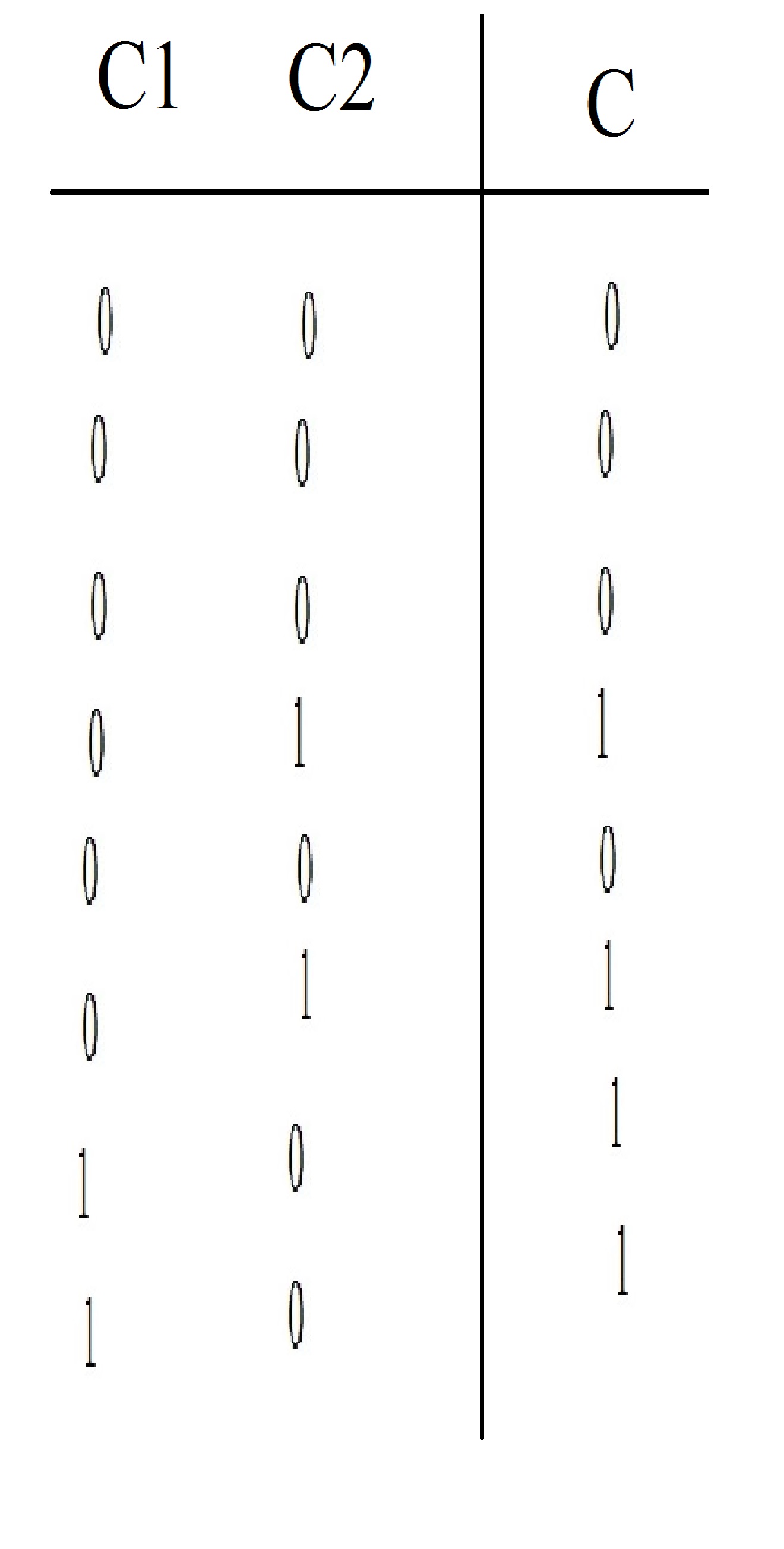

پس از یکی کردن مشاهده میکنیم که...
ُ
