مدار نیم تفریق کننده

دوشنبه, ۵ آبان ۱۳۹۳، ۰۵:۰۰ ب.ظ

مدار نیم تفریق کننده مداری است که دو عدد یک بیتی را از هم کم و تفریق میکند.

همان طور که در جدول حالت پیداست در حالت دوم که X صفر و Y یک است در تفریق این دو عدد منفی میشود.بنا براین هر گاه در تفریق حاصل منفی شود B یک میشود.

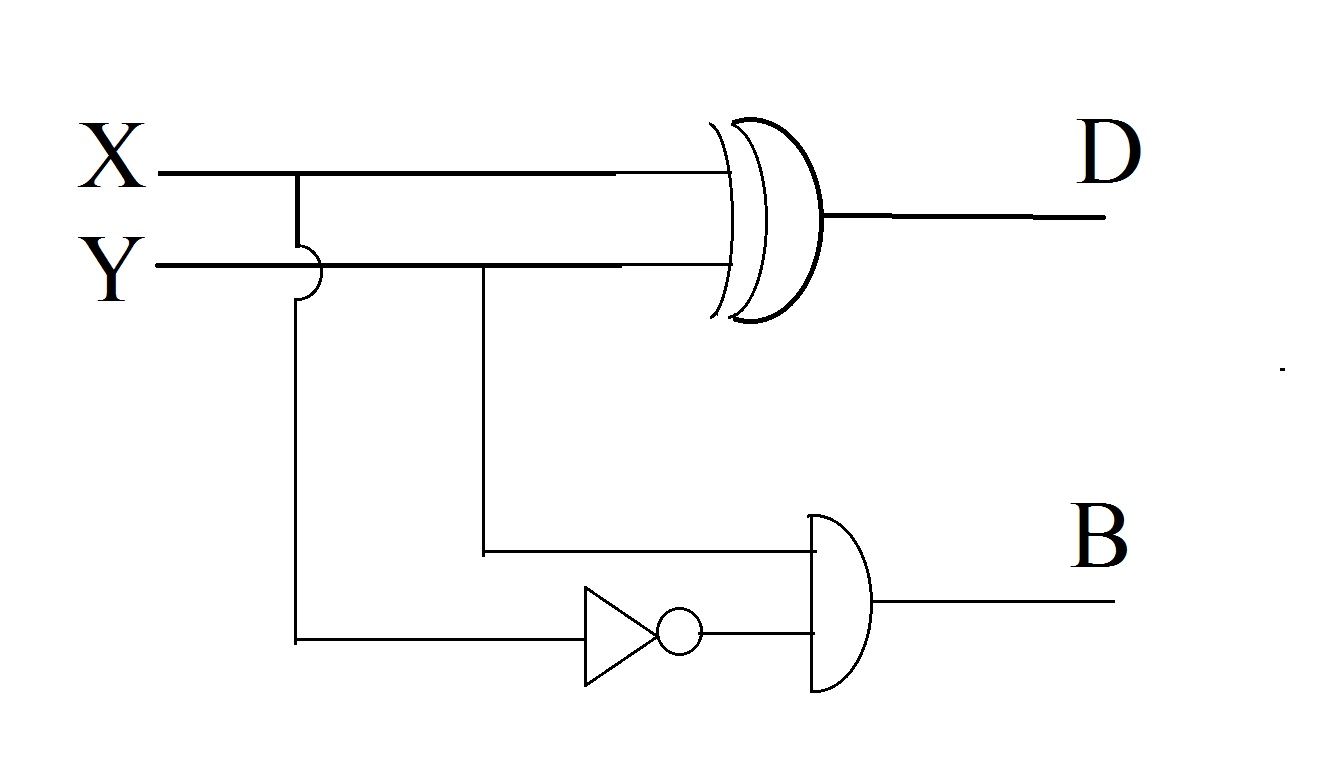

در دیاگرام منطقی مدار میبینم که X و Y می بایست  XOR شوند تا D بدست اید. اما برای بدست اوردن B  ، یکی از دو ورودی های X و Y می بایست NOT شود و یکی از آنها نباید هیچ تغییری کند سپس آن ورودی که تغییر نکرده و خروجی ورودی دیگر به ای سی AND می بریم وخروجی اینها B را تشکیل می دهد.



همان طور که در عکس میبینید پس از سوئیچ کردن ورودی ها عدد ها و علامت هایشان در دو صفحه معلوم میشود.





عکس: علیرضا حبیب زاده

متن: فراز قریشی





۹۳/۰۸/۰۵ موافقین ۱ مخالفین ۱
گروه کامپیوتر و مدار منطقی
